Курсовая работа: Цех ремонта строительных кранов

Курсовая работа: Цех ремонта строительных кранов

Госстрой РФ

Стерлитамакский колледж строительства,

экономики и права

Специальность 2902

Предмет «Архитектура»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

ТЕМА ПРОЕКТА

«Цех ремонта строительных кранов»

Разработал проект:

Учащийся группы 3ДС-43

Руководитель проекта:

2006 г.


Содержание

1. Архитектурно-конструктивная часть

1.1 Исходные данные

1.2 Генеральный план

1.3 Объёмно-планировочное решение

1.4 Конструктивное решение

1.4.1 Фундаменты

1.4.2 Фундаментные блоки

1.4.3 Колонны

1.4.4 Связи

1.4.5 Подстропильные конструкции

1.4.6 Стропильные конструкции

1.4.7 Плиты покрытия

1.4.8 Фонари

1.4.9 Подъёмно-транспортное оборудование

1.4.10 Стеновые панели и кирпичные вставки

1.4.11 Окна, двери, ворота

1.4.12 Кровля

1.4.13 Полы

1.4.14 Прочие конструкции

Список использованных источников


Архитектурно-конструктивная часть

1.1 Исходные данные

Проектируемое здание – Цех ремонта строительных кранов

Район строительства – г. Мелеуз

Глубина промерзания грунта – 1,8 м

Наименование грунта в основании – глина

Условное давление грунта – 1,8 МПа

Материал стен – железобетон

Плотность материала стен – р = 2500 кг/м3

Толщина стен – 300 мм

Материал утеплителя стен – пенополистерол

Толщина утеплителя – 15 кг/м3

Расчётная зимняя температура наружного воздуха наиболее холодных суток обеспеченностью 0,92 – 39 0С

Расчётная зимняя температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 – 36 0С

Снеговой район – IV

Нормативная снеговая нагрузка – 150 кг/м2

Ветровой район – III

Нормативная ветровая нагрузка – 38 кг/м2

Класс здания – II

Степень долговечности – II

Степень огнестойкости – II

Начало строительства – октябрь


1.2 Генеральный план

Проектируемое здание расположено на участке со спокойным рельефом с небольшим уклоном в западную сторону. Проектируемое здание расположено с отступом от красной линии. Главный фасад ориентирован в юго-восточном направлении. Кроме того, на участке расположены некоторые здания.

Ширина покрытия основных дорог принята в 6 метров, пешеходных – в 3 метра. Вид покрытия – асфальт.

1.3 Объёмно-планировочное решение

Проектируемое здание (цех ремонта строительных кранов) имеет форму в плане прямоугольную и габаритные размеры по координационным осям «А – В» - 48 метров, по осям «1 – 11» - 60 метров конструктивную схему здания.

Количество этажей – один. Высота этажа – 10,8 метра.

Вид крыши – скатная.

1.4 Конструктивное решение

Фундаменты сборные и монолитные столбчатые стаканного типа.

Фундаментные блоки – сборные железобетонные основные и укороченные.

Колонны сборные железобетонные (бесконсольные с уширенной верхней частью).

Подстропильные и стропильные конструкции – сборные, железобетонные (фермы).

Плиты покрытия сборные железобетонные реористые высотой 300 мм.

Стены – кирпичные, толщиной 510 мм.

Стеновые панели сборные с утеплителем.

Окна с двойным сотекленением.

Двери противопожарные.

Кровля – скатная.

Полы – бетонные, из керамических плиток асфальтобетонные.

1.4.1 Фундаменты

Фундаменты приняты столбчатые стаканного типа. Для фахверка сечением – 2100 на 180 мм. Фундаменты приняты по серии 1,412 – 1/77, высотой 1800 мм, марки ФА 4-2 рисунок 1.1. Под колонны среднего ряда принят фундамент марки ФВ 6-2 – рисунок 1.3. Под колонны крайнего ряда принят фундамент марки ФБ 5-2 – рисунок 1.2.

Под бетонные стойки ворот принят монолитный фундамент марки ФМ-1 размером 1000 на 1000 мм и высотой 1000 мм – рисунок 1.4

                     900


900


       1800


                                    2100


1800

Рисунок 1.1




Рисунок 1.2                  Рисунок 1.3                  Рисунок 1.4

Таблица 1.1

Марка элемента Класс бетона

Расход бетона, м3

Расход ст. кг Масса элемента
ФА 4-2 В-15 25 87,5 6250
ФБ 5-2 В-15 3,7 124,5 9250
ФБ 6-2 В-15 4,5 150,5 107,50
ФМ 1 В-15 1 - 2400

1.4.2 Фундаментные блоки

Фундаментные блоки приняты железобетонные, высотой 300 мм, серии 1.415.-1, рядовые фундаментные блоки марки ФБ 6-46 – рисунок 2.1, укороченные марки ФБ-6-47 рисунок 2.2.



Рисунок 2.1                                     Рисунок 2.2


Таблица 1.2

Марка элемента Класс бетона

Расход бетона, м3

Расход ст. кг Масса элемента
ФВ-6-48 В-15 0,35 18 800
ФБ 6-47 В-15 0,33 17 800

1.4.3 Колонны

Колонны фахверка приняты сечением 1400 на 300 мм, серии 1.427.1-3 марки 1Кф105-2 – рисунок 3.1. Колонны крайнего ряда сечением 400 на 40 мм, серии 1.423-381 марки К-96-1 – рисунок 3.2. Колонны среднего ряда сечением 600 на 500 мм, серии 1.423.-381 марки К96-36.



Рисунок 3.1                  Рисунок 3.2

Таблица 1.3

Марка элемента Класс бетона

Расход бетона, м3

Расход ст. кг Масса элемента
1Кф 106-2 В-15 0,35 90,4 2,4
К-96-1 В-15 1,68 114 4,2
К-96-36 В-15 2,97 218 7,4

1.4.4 Связи

Для обеспечения жёсткости и устойчивости каркаса в проекте предусмотрены крестовые связи длиной 6000 мм, серии 1.424.-4В – рисунок 4.1, портальные связи для шага – 12 метров, серии 1.424.-4В2 – рисунок 4.2



Рисунок 4.1                                     Рисунок 4.2

Таблица 1.4

Марка элемента Н а в с Масса элемента
С3 9800 419 4960 6018 1031
С44 10600 6018 6018 6018 2271

1.4.5 Подстроительные конструкции

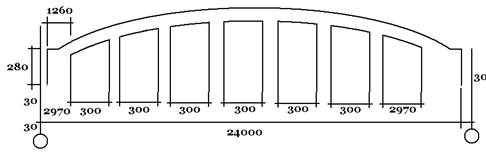

Сборные железобетонные фермы для скатных крыш серии ПК – 01 – 1.10/81 В—1-12-2 К7 марки 2ФПС-12-2К7 – рисунок 5.1.

Рисунок 5.1                                                                 Рисунок 5.2

Таблица 1.5

Марка элемента Класс бетона

Расход бетона, м3

Расход ст. кг Масса элемента
ФБ 24/99П 335 5,7 963 14,2

1.4.5 Строительные конструкции

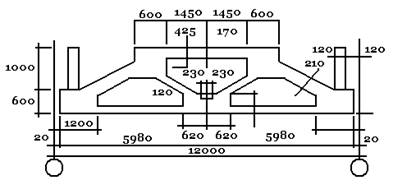

Скатные железобетонные фермы серии ФБ 24/4-9П марки В-35  - рисунок 6.1.

Рисунок 6.1

Таблица 1.6

Марка элемента Класс бетона

Расход бетона, м3

Расход ст. кг Масса элемента
ФБ 244-10П 330 5,7 1020 14,2

1.4.7 Плиты покрытия

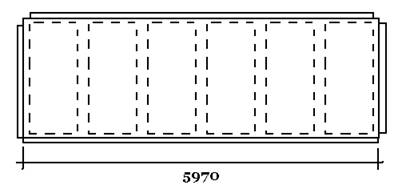

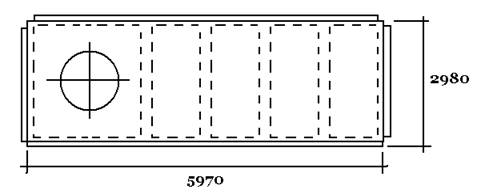

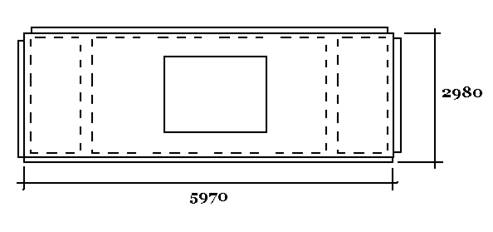

Плиты покрытия приняты сборные железобетонные ребристые высотой 300 мм, глухие, серии ГОСТ 22701.1-77 ПГ – 1А1АIVТ – рисунок 7.1, с отверстием под дефлектор серии ГОСТ 227011 ПВ 7-1А1АIVТ – рисунок 7.2, с отверстием под зенитный фонарь ГОСТ 227014-77 ПФ-1АIVТ.


Рисунок 7.1

Рисунок 7.2

Рисунок 7.3


Таблица 1.7

Марка элемента Класс бетона

Расход бетона, м3

Расход ст. кг Масса элемента
ПГ-1А IVТ В20 1,07 68 2,65
ПВ-1А IVТ В20 1,28 107 3,2
ПФ-1А IVТ В20 0,91 78 2,3

1.4.8 Фонари

Фонари в покрытии для естественного освещения устанавливаются зенитные серии 1464-1 марки Ф-1 – рисунок 8.1.

Рисунок 8.1

Таблица 1.8

Марка элемента Органическое стекло Сталь, кг Сталь оцинко-ванная Дерево сосна Резина Вода
Ф-1 19,1 531 2,1 0,024 0,4 2,1

1.4.9 Подъёмно-транспортное оборудование

Цех ремонта строительных кранов оборудован для подъёма и перемещения грузов до 6 тонн подвесными кранами – рисунок 1.9.

Рисунок 1.9

Вес балок подвесных и монорельса одного погонного метра – 46 кг, шифр Т-Э10-80/85.

Вес грузоподъёмность крана – 2П – 5 тонн составляет 3.150 кг. ГОСТ Т 890-67.

Таблица 1.9

Грузо-подъёмность, тонн Полная длина крана, мм Пролёт крана, мм Макс длина консоли Ширина крана

Вес крана

кг

5 18000 15000 1500 2765 3150

1.4.10 Стеновые панели и кирпичные вставки

Стеновые панели – керамзитно-бетонные трёхслойные толщиной 300 мм. По местоположению: рядовые перемычные парапетные серии 1.432.1-21 марки ПСТ 60.12.30 – рисунок 10.1, 10.2 и марки 63.18.30, 63.12.30 – рисунок 10.3-4 простеночные серии 15.12.30, 13.8.30 – рисунок 10.5,10.6,10.7,10.8.

Марка элемента Класс бетона

Расход бетона, м3

Расход ст. кг Масса элемента
ПСТ 60.12.30 В 22,5 1,06 42,59 2,6
ПСТ 60.18.30 В 22,5 1,59 58,63 3,8
ПСТ 63.12.30 В 22,5 1,12 44,27 2,7
ПСТ 63.18.30 В 22,5 1,69 62,68 4,1
ПСТ 30.12.30 В 22,5 0,53 28,92 1,3
ПСТ 30.18.30 В 22,5 0,80 38,67 2,0
ПСТ 15.12.30 В 22,5 0,27 16,76 0,6
ПСТ 15.18.30 В 22,5 0,39 20,68 1,0



Рисунок 1.10.1                      Рисунок 1.10.2                      Рисунок 1.10.3

У ворот и дверей предусматриваются вставки из обыкновенного глиняного кирпича толщиной 510 мм по многорядной системе перевязки.

1.4.11 Окна, двери, ворота

Для естественного освещения в здании предусмотрены окна с двойным остекленением, с открывающимися створками – шифр 108-81 марки ОСТ 18-30.3 – рисунок 11.1 и с не открывающимися створками – шифр 108-8 марки ОСТ 18-30.2 – рисунок 11.2.

Для естественных зданий окна с двойным остекленением.

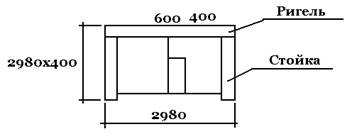

Для въезда автотранспорта предусмотрены распашные ворота серии 1-435.5-31 ВРД 30-30. Для входа и сообщения между помещениями предусмотрены двери серии 1436.2.22 ДМП 21х10/0.75-5.



Рисунок 11.1                                                      Рисунок 11.2

Vст = 0,4 х 0,4 х 3,4

Мст = Vст х 2400 кг/м3

Vриг = 0,6 х 0,4 х 30

Мриг = Vриг х 2400

Таблица 1.11

Марка Расход древесины Алюминий, кг Резина, кг Стекло, кг Стекло спец. Масса, кг
ОДС-12-33 0,80 23,30 4,0 39,3 78,6 188,6
ОГД-18-302 0,062 0,90 1,35 - 87,6 132,8
31-ВРД 0,410 - - - - 528
70,6 - - - - 79,7

1.4.12 Кровля

Кровля состоит из пароизоляции (рубероид, пергамин, мастика) толщиной до 5 мм, утеплителя (керамзит, пенополистирол, шлак) толщиной от 200 до 500 мм, выравнивающей стяжки из цементного раствора марки 100 толщиной от 15 до 25 мм, в зависимости от уклона кровли 2 или 3 слоя бикроста толщиной 12 – 20 мм.

1.4.13 Полы

По железобетонной плите покрытия устанавливают пароизоляцию из одного слоя холодной мастики толщиной 1 мм. Для крепления теплоизоляционного слоя наносится клеевой раствор толщиной 1 мм. Утеплитель выполняется из минераловатных плит толщиной 300 мм. Для выравнивания покрытия на стеклосетку толщиной 1 мм наносится выравнивающая стяжка из цементно-песячаного раствора марки 100.

По стяжке наносится слой полимера (1 часть битума, 2 части растворителя) толщиной 1 мм.

Далее устраивают кровлю из 2 слоёв бикроста толщиной 5 мм и защитным слоем из гравия толщиной 5 мм, выполненного в битумную мастику.

Бетон и бетонно-асфальтные полы относятся к полам массового применения. Они легки в устройстве, устойчивы к действию щелочей. Керамические плитки для полов применяются в сырых помещениях и помещениях, особо требуемых к химической обстановке.

Номер

помещ.

Тип

пола

Схема пола Данные элементов пола, мм

S, м2

цех I

1

2

3

1 – уплотнённый грунт

2 – бетон М200-100

3 – бетон М250-300

1440
цех II

.1

2

3

4

Уплотнённый грунт

Щебень 80 мм, толщина сетки битум – 20 мм, асфальто-бетонного покрытия – 50 мм

1440
цех II

1

2

3

4

1 утромбовании грунт со щебнем

2 подстилающий слой из бетона – 100 мм

3 кислотноупорный раствор – 27 мм

4 керамическая плитка 12 мм

280

Над входом для защиты от атмосферных осадков запроектирован козырёк серии 1238-161 марки КВ16 – рисунок 14.1.

Рисунок 14.1


Таблица 1.14

Марка элемента Класс бетона

Расход бетона, м3

Расход ст. кг Масса элемента
СШ-7а В-15 0,007 10,7 108
КВ-16 В-15 0,3 23,12 750

1.4.14 Прочие конструкции

Для вентиляции цеха в покрытии предусмотрены дефлектора с диаметром отверстия 700 мм серии ТМ 65-3-13-5 – рисунок 14.1

Рисунок 14.2

Вес комплекта трубы дефлекторов вместе с крепёжной арматурой составляет 44,7 кг. Для входа на крышу через каждые 200 метров по периметру здания и при высоте здания свыше 10,8 метров предусмотрены пожарные лестницы – рисунок 14.2.

Рисунок 14.3

Для лучшего въезда и выезда автотранспорта перед воротами устраивается бетонированный пандус с уклоном 10% - рисунок 14.3. Вокруг здания по щебёночному основанию устраивается отмостка с бетонированным покрытием шириной 750 мм – рисунок 14.4.



Рисунок 14.4                                            Рисунок 14.5

Спецификация сборных железобетонных конструкций

Марка поз. Обозначение Наименование кол

масса

ед.

Прим.

Фундамент
ФА-1 серии 1.412 1/77 ФА 4-2 12 6250
ФВ-1 серии 1.412 1/77 ФВ 6-2 6 10750
ФБ-1 серии 1.412 1/77 ФБ 5-2 11 9250
ФМ-1 серии 1.412 1/77 ФМ-1 6 2400
Фундаментные балки
1 серии 1.415-1 ФБ-6-48 28 800
2 серии 1.415-1 ФВ-6-47 4 800
Колонны
К-1 серии 1.423-3.6.1 К-96-1 22 4200
К-2 серии 1.423-3.6.1 К-96-36 6 7400
К-3 серии 1.427-13 1КФ 105-2 12 2400
Стеновые панели
ПСТ 15.18 72 1000
ПСТ 60.12 76 2600
ПСТ 30.12 74 1300
ПСТ 63.12 12 2700
ПСТ 63.18 20 4100
ПСТ 60.18 8 3800

Ферма строительные

подстропильные

серии 1.463-384 ФБ 241У-9П 26 14200
серии ПК-01-110/81 В1 2ФПС 12-2К7 6 11000
Плиты покрытия
П3 серии 22701.1-77 ПГ-1А/VT 144 2650
П1 ПВ7-1А/VT 12 3200
П2 серии 22701.4-77 ПФ-1А/VT 20 2300

Спецификация бетонных элементов

Марка поз. Обозначение Наименование Кол-во Масса ед. Примеч.
1.465-3В5 СШ 7а 12 168

Козырьки входов

Марка поз. Обозначение Наименование Кол-во Масса ед. Примеч.
1.238-1В1 КВ 16 750

Спецификация металлических элементов

Марка поз. Обозначение Наименование Кол-во Масса ед. Примеч.
7890-67

Кран подвесной

Q = 5 мс

1 3150
7-710-80/85 Балки подвесных путей и монорельс 24 276
С1 1.424-4В2 С3 1031
С43 1991
Пожарные лестницы
ИИ-03-03 МС/25 5 27,48
МС 17 1 17,7
П1 Трубы дефлектора 12 44,7
1.436.2-22 ДМП 21х10/0.75-Б 79,7
1 1.435.5-31 Двери металлические противопожарные ВРД 30-30 3 528
П2 1.464.-1 Металлоконструкции зенитного фонаря Ф1

Спецификация деревянных изделий

Марка поз. Обозначение Наименование Кол-во Масса ед. Примеч.
ОК 1 108-81 ОК на ОСТ 18-30.3 188,6
ОК 2 ОГД 18-30.2 79,7
ВРД

Список используемых источников

1.  П. Г. Буга. Гражданские, промышленные и сельскохозяйственные здания: Учебное пособие – М.: высшая школа, 1987. – 350 с.

2.  А. С. Коников, В. В. Путилин. Гражданские, промышленные и сельскохозяйственные здания: Учебное пособие – М.: Стройиздат, 1980. – 480 с.

3.  В. А. Неелов. Гражданские здания: Учебное пособие – М.: Стройиздат, 1988. – 299 с.

4.  И. А. Шерешевский. Конструирование промышленных зданий и сооружений: Учебное пособие – М.: Стройиздат, 1986. – 133 с.

5.  Р. И. Трепененков. Альбом чертежей, конструкций и чертежей промышленных зданий.

6.  Е. Г. Кутухтин. Конструкции промышленных и сельскохозяйственных производственных зданий и сооружений.

7.  СНиП 2.01.01-82 Строительная климатология и геофизика: Справочное пособие – М.: Стройиздат, 1982. – 136 с.

8.  СНиП 2.01.01-85 Нагрузки и воздействия. Справочное пособие – М.: Стройиздат, 1985. – 34 с.

9.  СНиП 1189-80 Генеральные планы промышленных предприятий: Справочное пособие – М.: Стройиздат, 1980. – 32 с.

10.  СНиП 11-92-76 Вспомогательные здания и помещения промышленных предприятий: Справочное пособие – М.: Стройиздат, 1976. – 30 с.

11.  ГОСТ 21.101.-93 Основные требования к рабочей документации: Справочное пособие – Минск: ИПК издательство стандартов, 1993. – 14 с.

12.  ГОСТ 2.105.95 Общие требования к текстовым документам: Справочное пособие – Минск: ИПК издательство стандартов, 1995. – 20 с.

13.  ГОСТ 21.501-93 Правила выполнения архитектурно-строительных чертежей: Справочное пособие – М.: Информрекламиздат, 1993. – 30 с.







Информация







© Центральная Научная Библиотека
